Warum Sie Ihre Produkte registrieren sollten
Schützen Sie Ihre Investition
Verfolgen Sie Ihren Eigentumsnachweis
Finden Sie Ihre Seriennummern
Zusätzliche Informationen, wo Sie die Seriennummern Ihres Produkts finden, entnehmen Sie bitte dem Anhang unten.
Die Classified Lenker-Einheit, die Smart Thru Achse und die Powershift Nabe sind mit einem silbernen Aufkleber versehen, auf dem die Seriennummer aufgedruckt ist. Es handelt sich um die Nummer mit S/N: xxxxxxx. Nachfolgend erklären wir die Position der Seriennummern an den verschiedenen Komponenten und wie Sie die Komponenten von Ihrem Fahrrad entfernen, um die Nummern überprüfen zu können.
1. Position der Seriennummern

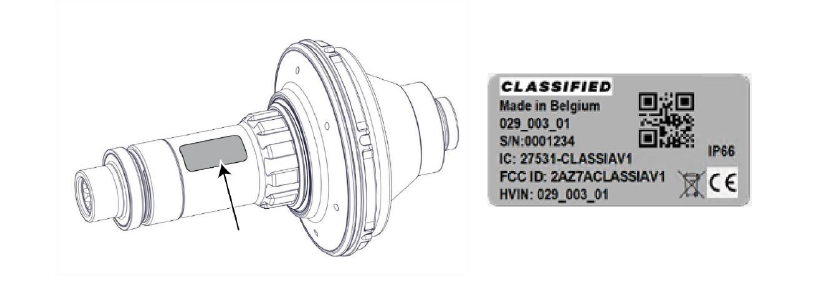

1.1 Powershift Naben-Aufkleber

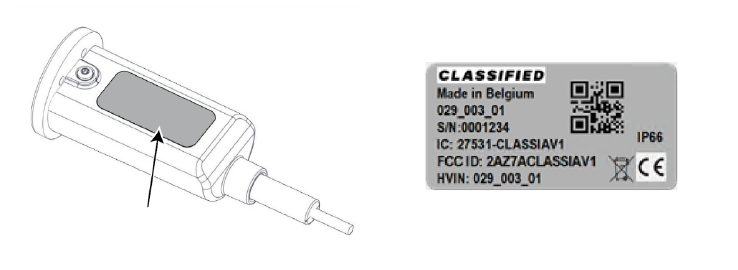

1.2 Dropbar-Lenker-Einheit Aufkleber

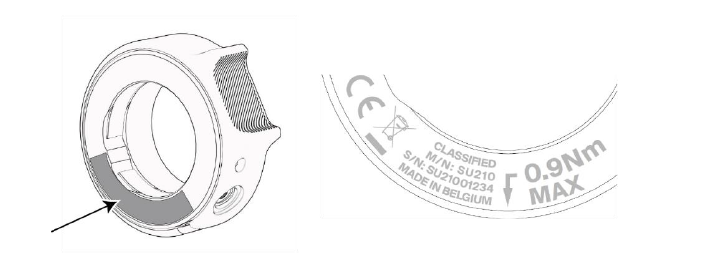

1.3 Ringshifter Aufkleber

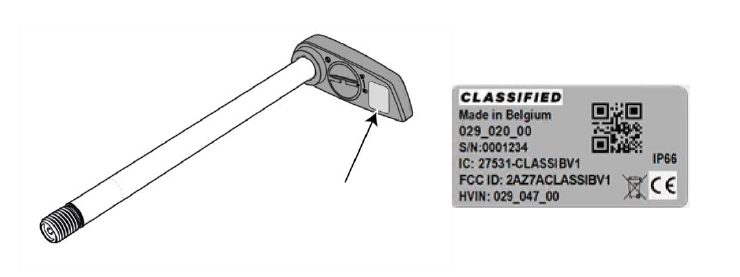

1.4 Smart Thru Achse Aufkleber
2. Wie Sie die Komponenten vom Fahrrad entfernen

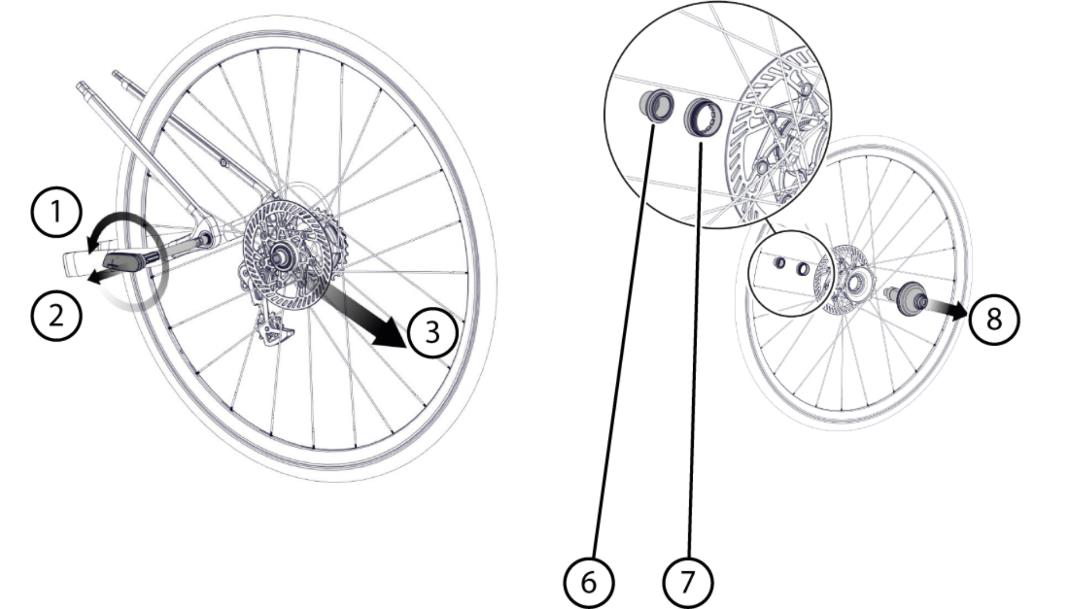

2.1 Entfernen der Powershift Nabe vom Rad
a) Schalten Sie die Powershift Nabe auf das 1:1-Verhältnis und schalten Sie mit dem hinteren Schaltwerk auf das kleinste Ritzel der Kassette.
b) Entfernen Sie das Rad vom Fahrrad, wie Sie auch ein herkömmliches Rad entfernen würden, indem Sie die Smart Thru Achse herausnehmen.
- Entkuppeln Sie das hintere Schaltwerk, indem Sie die Kupplung ausschalten.
- Drehen Sie die Smart Thru Achse gegen den Uhrzeigersinn (1).
- Ziehen Sie die Smart Thru Achse aus dem Rad (2).
- Drücken Sie das hintere Schaltwerk nach hinten und entfernen Sie das Rad vorsichtig vom Fahrrad (3).
c) Entfernen Sie die Endkappe (6) auf der Seite der Bremsscheibe.
d) Schrauben Sie den Naben-Gehäuse-Sicherungsring (7) mit dem Sicherungsring-Werkzeug ab.
e) Ziehen Sie die Powershift Nabe (8) aus dem Nabengehäuse. Classified Seriennummern 3
f) Sie finden die Seriennummer auf der Nabe. Sie ist mit S/N: gekennzeichnet.
g) Um die Nabe wieder einzubauen, setzen Sie die Powershift Nabe in das Nabengehäuse ein und führen Sie die Montage in umgekehrter Reihenfolge durch. Das empfohlene Anzugsdrehmoment für den Nabengehäuse-Sicherungsring beträgt mindestens 30 Nm und maximal 40 Nm.
h) Bringen Sie die Endkappe auf der Seite der Bremsscheibe wieder an.
i) Bauen Sie das Rad vorsichtig wieder in das Fahrrad ein.
j) Installieren Sie die Smart Thru Achse und achten Sie darauf, dass der Hebel der Achse zur Lenker-Einheit zeigt. Achten Sie darauf, die Smart Thru Achse nicht zu fest anzuziehen. Wir empfehlen ein Anzugsdrehmoment von 15 Nm, das heißt handfest.

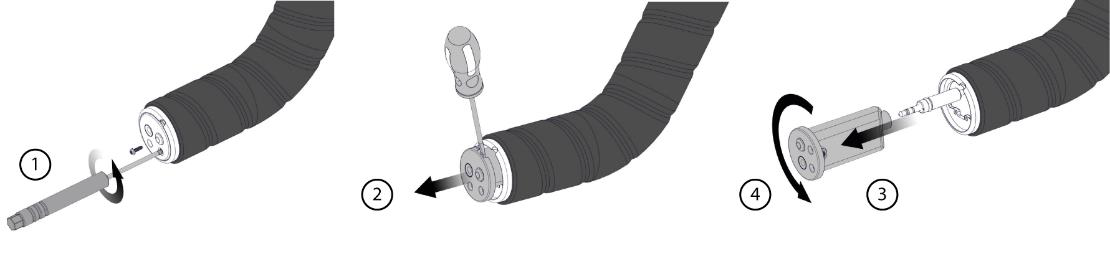

2.2 Entfernen der Dropbar-Lenker-Einheit
Sie können die Seriennummer der Dropbar-Lenker-Einheit überprüfen, ohne das Lenkerband zu entfernen.
a) Lösen Sie die beiden Torx T5 Schrauben an der Dropbar-Lenker-Einheit.
b) Hebeln Sie die Lenker-Einheit mit einem Schlitzschraubendreher von der Dropbar-Lenker-Einheit ab. Falls erforderlich, können Sie die Kanten der Halterung im Lenker leicht zusammendrücken, um das Entfernen der Dropbar-Lenker-Einheit zu erleichtern.
c) Sie finden die Seriennummer auf dem Aufkleber. Sie ist mit S/N: gekennzeichnet.
d) Bauen Sie alle Teile in umgekehrter Reihenfolge wieder ein. Achten Sie besonders auf Folgendes:
- Stellen Sie sicher, dass die Gummidichtung zwischen Batteriefach und Gehäuse korrekt in der Nut sitzt. Sie können etwas zusätzliches
- Stecken Sie den Stecker vollständig an die Lenker-Einheit. Bevor Sie mit der Montage fortfahren, prüfen Sie, dass die LED sowohl beim Hochschalten als auch beim Herunterschalten blinkt.
2.3 Überprüfen der Ringshifter-Seriennummer
Der Ringshifter wird über den Lenker geschoben. Um die Seriennummer auf dem Ringshifter sehen zu können, müssen Sie den Griff vom Lenker entfernen.
2.4 Überprüfen der Thru Achse Seriennummer
a) Entfernen Sie die Smart Thru Achse aus dem Rad, indem Sie sie gegen den Uhrzeigersinn drehen.
b) Sie finden den Seriennummern-Aufkleber auf der Rückseite des Hebels.
c) Setzen Sie die Smart Thru Achse wieder ein und achten Sie darauf, dass der Hebel der Achse zur Lenker-Einheit zeigt. Achten Sie darauf, die Smart Thru Achse nicht zu fest anzuziehen. Wir empfehlen ein Anzugsdrehmoment von 15 Nm, das heißt handfest.
