Classified Steckachsen sind modular und in verschiedenen Größen erhältlich. Abhängig vom OLD Ihres Rahmens sowie der Dicke und Form Ihres Ausfallendes auf der Nicht-Antriebsseite benötigen Sie eine unterschiedlich lange Steckachse.
Wir haben eine Reihe gängiger Fahrradmarken und -modelle in einem einfach zu bedienenden Rechner dokumentiert. Falls Sie Ihr Fahrrad nicht im Rechner finden, können Sie entweder den untenstehenden Link für neue Fahrradmarken und -modelle ausfüllen oder unsere Schritt-für-Schritt-Anleitung unten konsultieren.
Schritt 1: Ermitteln Sie die benötigte Steckachsenlänge für Ihren Rahmen
1. Messen Sie den verfügbaren Abstand (O.L.D.) für die Nabe.
- Beträgt der gemessene Abstand 142 mm? Gehen Sie zum nächsten Schritt.
- Beträgt der gemessene Abstand 148 mm? Gehen Sie zu Schritt 3.
2. Prüfen Sie, wie die Drehmomentstütze am Rahmen installiert wird.

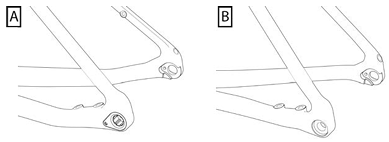

A. Der Rahmen ist für ITS (A) (Internal Torque Support) ausgelegt. Die Steckachse und die Endkappe auf der Bremsseite dienen als Drehmomentstütze. Gehen Sie zu Schritt 11.
B. Eine externe Drehmomentstütze muss auf der Bremsseite montiert werden. ETS (B) (External Torque Support). Gehen Sie zum nächsten Schritt.
3. Prüfen Sie, ob die Außenseite des Rahmenausfallendes auf der Bremsseite konisch ist.
- Wenn sie konisch ist, gehen Sie zum nächsten Schritt.
- Wenn sie nicht konisch ist, gehen Sie zu Schritt 5.

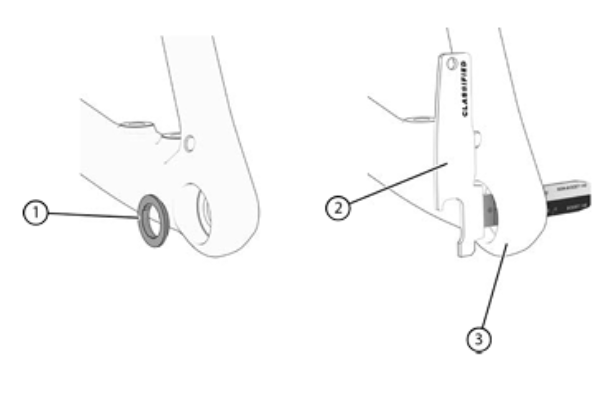

4. Installieren Sie einen konischen Ring (1) im Rahmen.
5. Führen Sie das Classified Rahmenwerkzeug (2) vollständig in das Rahmenausfallende (3) auf der Bremsseite ein.
Falls Sie kein Classified Rahmenmesswerkzeug haben, können Sie es am Ende dieser Seite herunterladen.
6. Wählen Sie die Steckachse anhand der Markierung aus, die mit der Innenseite des inneren Rahmenausfallendes übereinstimmt. In dieser Abbildung ist der Abstand zwischen A und B für 142 mm.
Für 142: A, B, C, D
Für 148: C, D, E, F
7. Schieben Sie das Classified Rahmenwerkzeug nach links, bis die Oberfläche des Rahmenausfallendes mit der gewählten Steckachsenmarkierung übereinstimmt. In dieser Abbildung richten Sie sich an 142 mm von B aus.

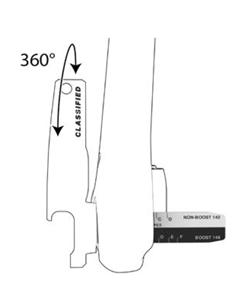

8. Drehen Sie das Classified Rahmenwerkzeug um 360°. Wenn sich das Classified Rahmenwerkzeug nicht weiterdrehen lässt, schieben Sie es nach links, bis es sich frei drehen lässt. Schauen Sie nun auf das Classified Rahmenwerkzeug, um die neue Position des Rahmenausfallendes zu prüfen. Zum Beispiel C statt B.
9. Prüfen Sie, ob noch Platz zwischen dem Classified Rahmenwerkzeug und dem Rahmen ist.
- Wenn kein Platz mehr zwischen Classified Rahmenwerkzeug und Rahmen ist, gehen Sie zu Schritt 11.
- Wenn noch Platz zwischen Classified Rahmenwerkzeug und Rahmen ist, gehen Sie zum nächsten Schritt.
10. Fügen Sie Distanzringe hinzu, bis der Platz ausgefüllt ist.

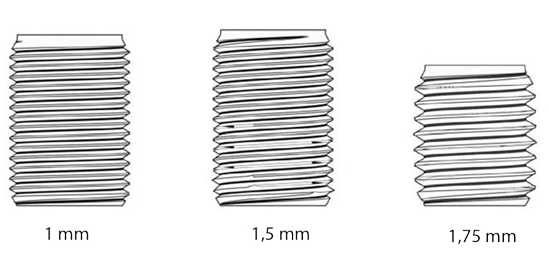

11. Bestimmen Sie die richtige Steigung für das Gewindeende.
- Konsultieren Sie die Webseite Ihres Fahrradherstellers für die Information.
- Prüfen Sie die Markierung auf der vorherigen Steckachse. Beispiel: M12 x P1.5.
- Vergleichen Sie die Gewindelänge der vorherigen Steckachse mit diesem Gewindeende.
12. Versuchen Sie vorsichtig, die Steckachse in den Rahmen zu schrauben, um zu prüfen, ob Sie die richtige Steigung für das Gewindeende gewählt haben. Schrauben Sie die Steckachse wieder heraus.
13. Prüfen Sie, wie lang das Gewindeende sein muss, indem Sie die Smart Steckachse neben die Originalachse legen. Wählen Sie das nächstliegende Äquivalent, vorzugsweise etwas länger.

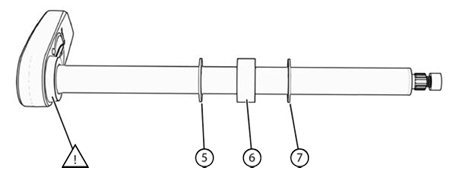

14. Bringen Sie die Distanzringe auf der Steckachse an. Falls ein Metall-Distanzring (6) hinzugefügt werden muss, schieben Sie diesen IMMER zwischen zwei Kunststoffringe (5) (7) auf die Steckachse.
HINWEIS Die Kante auf der Seite des Steckachsenhebels ist kein Distanzring(!).
15. Bauen Sie die Steckachse in den Rahmen ein.

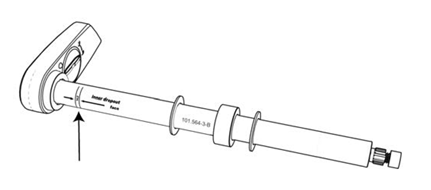

16. Prüfen Sie, ob die Markierung mit der Innenseite des Ausfallendes übereinstimmt.
- Die Position der Steckachse ist OK. Gehen Sie zum nächsten Schritt.
- Die Position der Steckachse ist NICHT OK. Gehen Sie zurück zu Schritt 12, um die richtige Anzahl an Distanzringen zu platzieren.

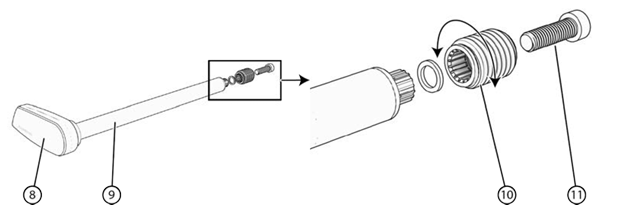

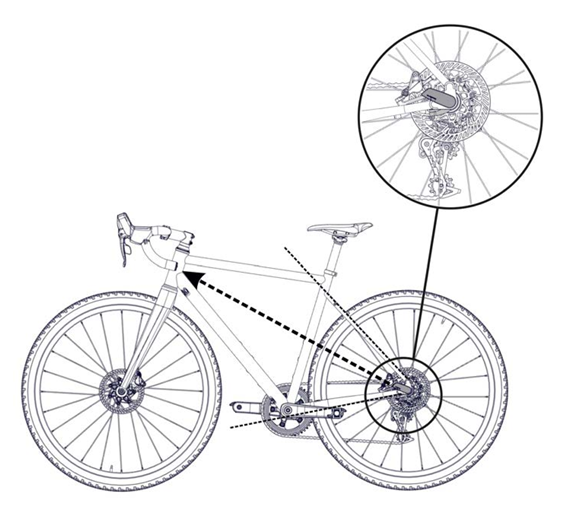

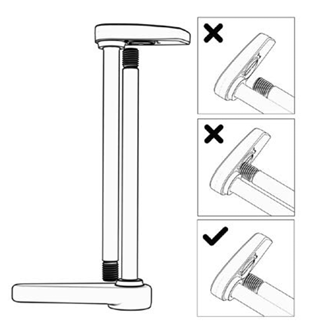

17. Installieren Sie die Smart Steckachse (9), wobei der Steckachsenhebel (8) zur Lenker-Einheit zeigen muss. Falls nötig, lösen Sie die Smart Steckachse erneut und lösen Sie die Steckbolzenschraube (11) am Ende der Smart Steckachse. Nun kann der Bolzen (10) aus der Achse entfernt und gedreht werden. Ziehen Sie die Smart Steckachse wieder fest und prüfen Sie, dass der Steckachsenhebel zur Lenker-Einheit zeigt. Wiederholen Sie dies, bis der Steckachsenhebel in die richtige Richtung zeigt.
HINWEIS Nur das Gewindeende darf von der Achse entfernt werden. Keine anderen Komponenten der Steckachse dürfen entfernt werden!
18. Tragen Sie Schraubensicherung auf die Steckbolzenschraube auf und ziehen Sie das Gewindeende mit einem Drehmoment von 4 Nm fest.
19. Laden Sie die Smart Steckachse auf. Siehe Aufladen des Akkus der Smart Steckachse in diesem Artikel.
20. Installieren Sie die Smart Steckachse. Ziehen Sie mit 10 Nm fest, das entspricht handfest.
