Classified thru-axles zijn modulair en verkrijgbaar in verschillende maten. Afhankelijk van de OLD van je frame en de dikte en vorm van je dropout aan de niet-aandrijfzijde, heb je een andere lengte thru-axle nodig.
We hebben een aantal gangbare fietsmerken en modellen vastgelegd in een gemakkelijk te gebruiken calculator. Kun je je fiets niet vinden in de calculator, dan kun je via onderstaande link nieuwe fietsmerken en modellen doorgeven, of ons stapsgewijze stappenplan hieronder raadplegen.
Stap 1: meet de benodigde lengte van de thru-axle voor je frame
1. Meet de beschikbare afstand (O.L.D.) voor de naaf.
- Is de gemeten afstand 142 mm? Ga naar de volgende stap.
- Is de gemeten afstand 148 mm? Ga naar stap 3.

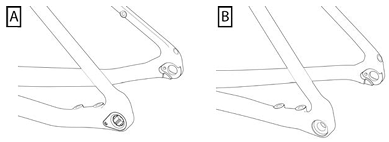

2. Controleer hoe het torque support op het frame wordt geïnstalleerd.
A. Het frame is ontworpen voor ITS (A) (Internal Torque Support). De thru-axle en de eindkap aan de remzijde worden gebruikt als torque support. Ga naar stap 11.
B. Externe torque support moet aan de remzijde worden gemonteerd. ETS (B) (External Torque Support). Ga naar de volgende stap.
3. Controleer of de buitenkant van de dropout van het frame aan de remzijde conisch is.
- Als deze conisch is, ga naar de volgende stap.
- Als deze niet conisch is, ga naar stap 5.

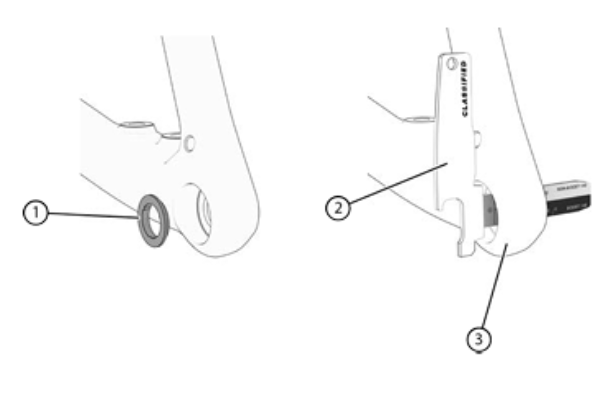

4. Plaats een conische ring (1) in het frame.
5. Steek het Classified frame tool (2) volledig in de dropout (3) van het frame aan de remzijde.
Als je geen Classified frame meettool hebt, kun je deze onderaan deze pagina downloaden.
6. Selecteer de thru-axle op basis van de markering die overeenkomt met de binnenkant van de binnenste dropout van het frame. In deze illustratie is de afstand tussen A en B voor 142 mm.
Voor 142: A, B, C, D
Voor 148: C, D, E, F
7. Schuif het Classified frame tool naar links totdat het oppervlak van de dropout van het frame uitlijnt met de geselecteerde thru-axle markering. In deze illustratie lijn je uit met 142 mm vanaf B.

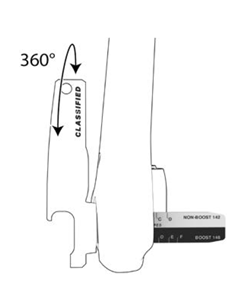

8. Draai het Classified frame tool 360°. Als het Classified frame tool niet kan blijven draaien, schuif het dan naar links totdat het vrij kan roteren. Kijk nu naar het Classified frame tool om de nieuwe positie van de dropout van het frame te controleren. Bijvoorbeeld, C in plaats van B.
9. Controleer of er nog ruimte is tussen het Classified frame tool en het frame.
- Als er geen ruimte meer is tussen het Classified frame tool en het frame, ga naar stap 11.
- Als er nog ruimte is tussen het Classified frame tool en het frame, ga naar de volgende stap.
10. Voeg spacers toe totdat de ruimte is opgevuld.

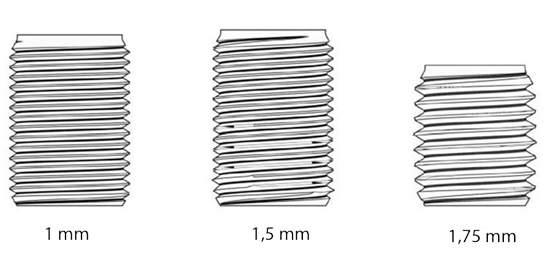

11. Bepaal de juiste spoed voor het schroefdraad uiteinde.
- Raadpleeg de website van de fabrikant van je fiets voor de informatie.
- Controleer de markering op de vorige thru-axle. Voorbeeld: M12 x P1.5.
- Vergelijk de draadlengte van de vorige thru-axle met dit schroefdraad uiteinde.
12. Probeer voorzichtig de thru-axle in het frame te schroeven om te controleren of je de juiste spoed voor het schroefdraad uiteinde hebt gekozen. Schroef de thru as daarna weer los.
13. Controleer hoe lang het schroefdraad uiteinde moet zijn door de slimme thru-axle naast de originele as te leggen. Kies het dichtstbijzijnde equivalent, bij voorkeur iets langer.

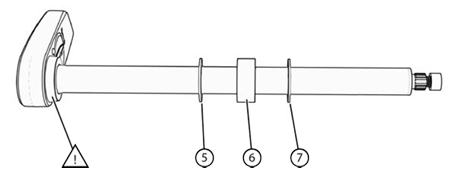

14. Plaats de spacers op de thru-axle. Als er een metalen spacer (6) moet worden toegevoegd, schuif deze ALTIJD op de thru-axle tussen 2 kunststof ringen (5) (7).
OPMERKING De rand aan de kant van de thru-axle hendel is geen spacer(!).
15. Installeer de thru-axle in het frame.

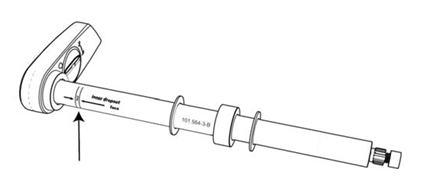

16. Controleer of de markering is uitgelijnd met de binnenkant van de dropout.
- De positie van de thru-axle is OK. Ga naar de volgende stap.
- De positie van de thru-axle is NIET OK. Ga terug naar stap 12 om het juiste aantal spacers te plaatsen.

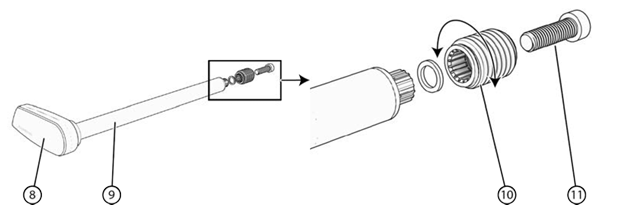

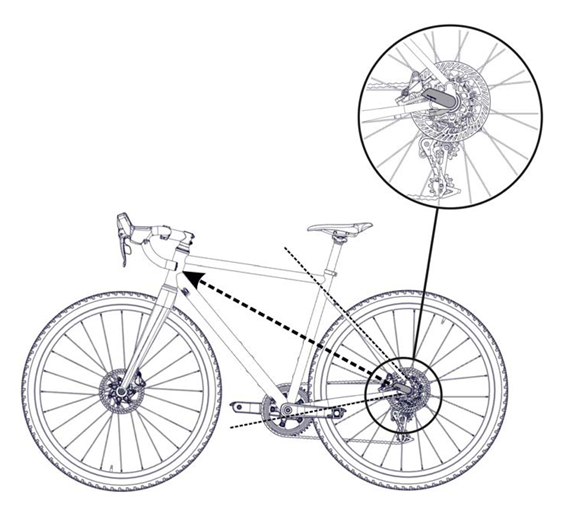

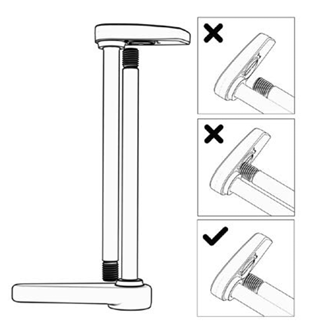

17. Installeer de slimme thru-axle (9), zorg ervoor dat de thru-axle hendel (8) naar de stuurunit wijst. Indien nodig, maak de slimme thru-axle weer los en maak de inbusbout (11) aan het uiteinde van de slimme thru-axle los. Nu kan de pen (10) uit de as worden verwijderd en gedraaid. Draai de slimme thru-axle weer vast en controleer of de thru-axle hendel naar de stuurunit wijst. Herhaal dit totdat de thru-axle hendel in de juiste richting wijst.
OPMERKING Alleen het schroefdraad uiteinde mag van de as worden verwijderd. Geen andere onderdelen van de thru-axle mogen worden verwijderd!
18. Breng borgmiddel aan op de inbusbout en draai het schroefdraad uiteinde vast met een koppel van 4 Nm.
19. Laad de slimme thru-axle op. Raadpleeg het onderdeel Opladen van de batterij van de slimme thru-axle in dit artikel.
20. Installeer de slimme thru-axle. Aandraaien op 10Nm, dit voelt handvast aan.
