Wat is inbegrepen
Aandrijfzijde crankarm met RF CINCH interface en kettingblad vergrendelring
Niet-aandrijfzijde crankarm met geïntegreerde as en voorspanningsafsteller
Crankstel spacers
Pedalringen
Classified kettingblad (apart verkocht)
Stap 1: Installeer het kettingblad
Benodigd gereedschap: Momentsleutel, ISIS trapasgereedschap

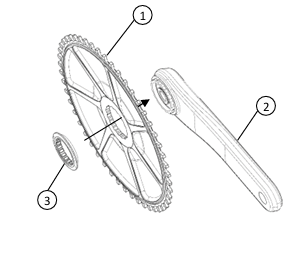

Plaats het kettingblad op de aandrijfzijde crankarm en lijn de RF CINCH interface uit.
Zorg ervoor dat het Classified-logo op het kettingblad correct is georiënteerd.
Draai de kettingblad vergrendelring met de hand vast.
Draai de vergrendelring vast tot 40 Nm met een ISIS trapasgereedschap.
Stap 2: Installeer het crankstel
Benodigd gereedschap: Momentsleutel, 10 mm inbussleutel, 2 mm inbussleutel, montagevet
Meet de breedte van het bottom bracket van het frame en bevestig de juiste spacerconfiguratie.
Draai de voorspanningsafsteller aan tot deze contact maakt met de niet-aandrijfzijde crankarm.
Installeer as-spacers indien nodig (volgens de compatibiliteitsmatrix).
Zorg ervoor dat de lagerbeschermers correct zijn geïnstalleerd aan beide zijden van het bottom bracket.
Breng montagevet aan op:
Aslagerzittingen
As–crank interface (aandrijfzijde)

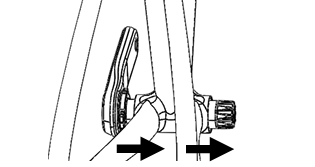

Steek de niet-aandrijfzijde crankarm in het frame.
Installeer indien nodig spacers aan de aandrijfzijde van de as.

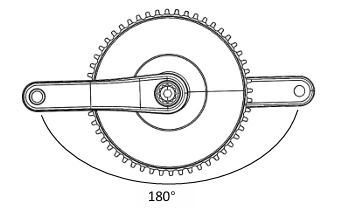

Installeer de aandrijfzijde crankarm en zorg ervoor dat beide crankarmen 180° tegenover elkaar zijn uitgelijnd.
Draai de niet-aandrijfzijde crankbout vast tot 50 Nm.
Tik lichtjes op de aandrijfzijde crankarm tot deze volledig op zijn plaats zit.
Stap 3: Stel de lager voorspanning in

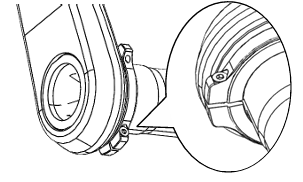

Draai de voorspanningsafsteller linksom tot deze stopt of contact maakt met de lagerbeschermer.
Zet de afstelbout vast met een 2 mm inbussleutel tot de randen contact maken.
Controleer op speling door de crankarmen lateraal te bewegen.
Opmerking: Als er speling zit in het crankstel, demonteer dan de crankarmen en breng extra montagevet aan op de as. Draai de voorspanningsafsteller linksom tot deze stopt. Herhaal de installatieprocedure tot alle speling is verwijderd.
Laatste controles
Installeer pedalringen en pedalen (draai de pedalen vast tot 54 Nm, tenzij anders gespecificeerd).
Plaats de ketting op het kettingblad en lijn de brede schakel uit met de brede tand.
Controleer op soepele rotatie en afwezigheid van speling voor het rijden.
Opmerking: Het kettingblad heeft een smal-breed tandprofiel. Voor correcte montage, lijn de brede schakel van de ketting uit met de brede tand van het kettingblad.
