De Classified Dual Shift-knopinstallatie voor tijdritfietsen stelt de rijder in staat om te schakelen vanaf zowel de aerosturen als het basisstuur. Dit zorgt voor optimale controle in alle rijposities.
Wat deze installatie mogelijk maakt
Schakelen vanaf de aero-extensions terwijl je in de TT-positie zit
Schakelen vanaf het basisstuur / stuur tijdens starts, beklimmingen of technische secties
Benodigde onderdelen
Deze installatie bestaat uit de volgende onderdelen:
1 schakelknop met 1200 mm kabellengte
1 schakelknop met 500 mm kabellengte
-
1 dubbele splitter, verkrijgbaar met:
50 mm kabellengte
120 mm kabellengte
Let op: De connector van de dubbele knoppen verschilt van de standaard schakelknop, dit betekent dat het niet mogelijk is om een normale schakelknop te gebruiken in een dubbele knopinstallatie.
Optioneel
Adapter voor tijdritstuurunit voor het monteren van de stuurunit onder de aerosturen
Installatievereisten
Zorg vóór installatie voor het volgende:
-
Di2-compatibel stuur
-
Sturen moeten interne kabeldoorvoeren hebben
-
Installatie van de dubbele schakelknoppen
Volg de onderstaande stappen om te zorgen dat de knop correct wordt geïnstalleerd:

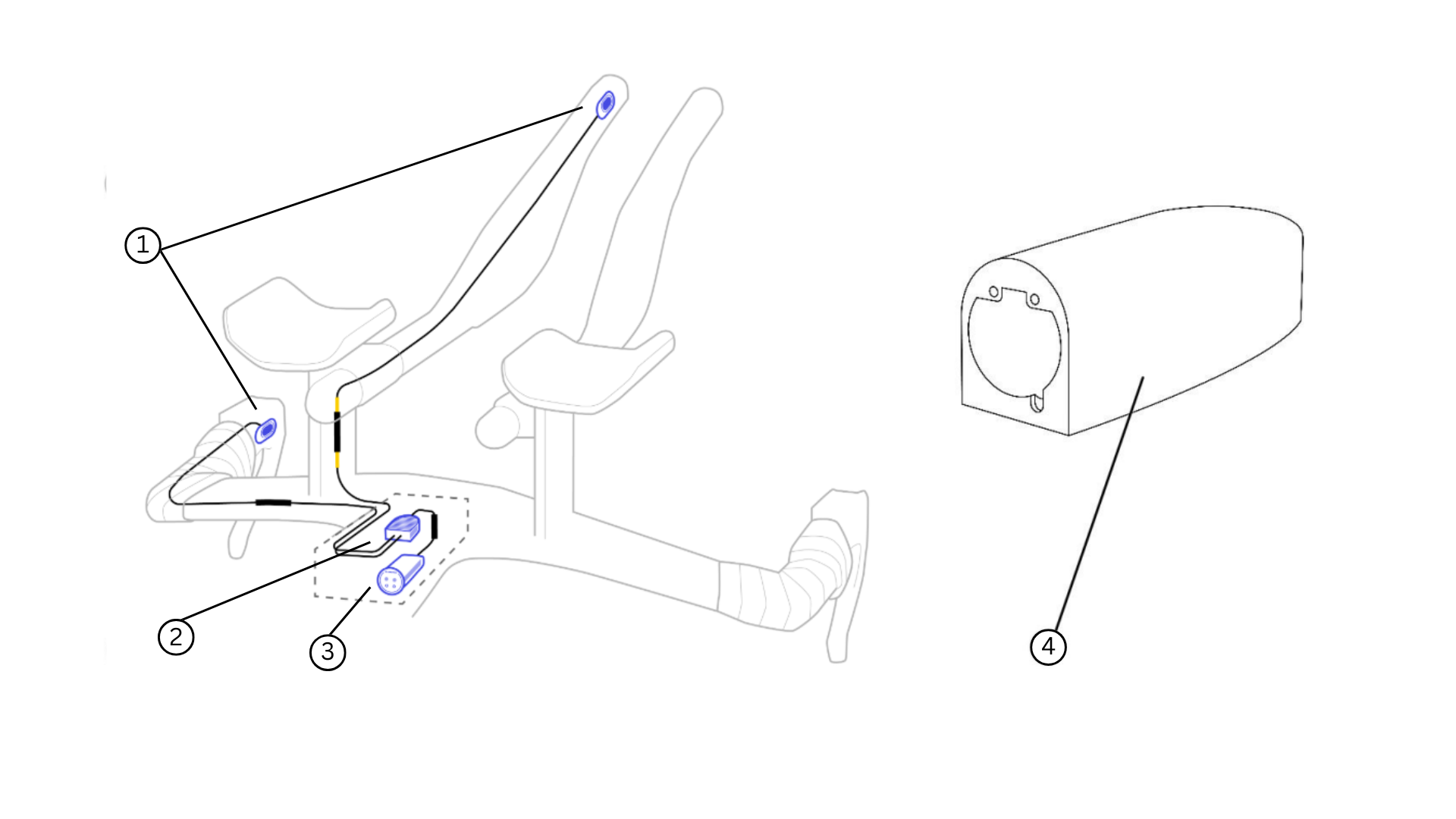

1. Verbind de twee satellietknoppen (1) met de splitter (2).
LET OP! Let op de kleurmarkeringen en verbind de kabels met gele markering met elkaar, en de kabels met zwarte markering met elkaar.
2. Leid de kabels en plak ze vast aan het stuur. Je kunt het stuurlint om de schakelknoppen wikkelen.
3. Verbind de splitter met de stuurunit (3).
4. Installeer de stuurunit
- In het stuur.
- In het frame.
- In de aero-behuizing (4), voordat je deze met dubbelzijdige tape aan het stuur of frame bevestigt.
5. Configureer de bedieningselementen met behulp van de Classified Cycling App. De standaardconfiguratie is als volgt:
- Opschakelen: satellietknop met de langste kabel.
- Terugschakelen: satellietknop met de kortste kabel.
