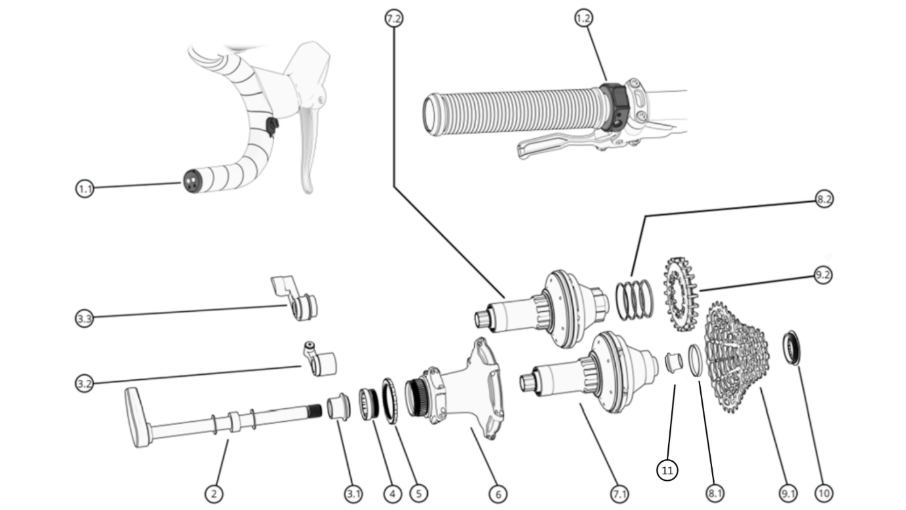

| Nr. | Onderdeel | Variant nr. | Variant | Artikelnummer | Uitleg |
| 1 | Stuurunit | 1.1 | Draadloze dropbar stuurunit | HBU-0000-A00-A-00 | De draadloze dropbar stuurunit wordt geïnstalleerd aan de linkerkant van het stuur en wordt bediend met een shifter of satellietknoppen die compatibel zijn met Classified. De dropbar stuurunit wordt gevoed door een batterij. |
| 1.2 | Draadloze flatbar stuurunit | RSH-0000-A00-A-00 | De draadloze flatbar stuurunit kan aan de linker- of rechterkant van het rechterstuur worden gemonteerd. De module wordt gevoed door een batterij en opgeladen via een pogo-connector. | ||
| 2 | Smart steekas | 2.1 | - |
A, 151,5mm: STA-AA00-A00-A-00 B, 155,5mm: STA-BA00-A00-A-00 C, 159,5mm: STA-CA00-A00-A-00 D, 163,5mm: STA-DA00-A00-A-00 E, 167,5mm: STA-EA00-A00-A-00 |
De smart steekas ontvangt het draadloze schakelsignaal van de stuurunit en activeert de Powershift naaf via contactloze energieoverdracht. De smart steekas is uitgerust met een oplaadbare batterij. De asdiameter is 12 mm. Verschillende lengtes zijn beschikbaar voor een perfecte pasvorm bij elk frame. Diverse schroefdraad-uiteinden zijn beschikbaar om te passen op de uitvaleinden van het frame. De schroefdraad-uiteinden zijn er in verschillende draadmaten en lengtes. Selecteren en installeren van de steekas – Classified Cycling |
| 3 | Remzijde eindkap | 3.1 | Remzijde eindkap voor ITS-naaf | 00004_01 | |
| 3.2 | Met flatmount koppelingssteun |
TSA-4020-A00-B-00 TSA-4025-A00-A-00 TSA-4030-A00-B-00 TSA-4035-A00-A-00 TSA-6025-A00-A-00 |
Deze eindkap sluit de Powershift naaf af en biedt flatmount koppelingssteun. Verschillende koppelingssteunen zijn beschikbaar voor een perfecte pasvorm bij elk frame. Selecteren en installeren van de juiste koppelingssteunarm – Classified Cycling |
||
| 3.3 | Met postmount koppelingssteun | TSA-000U-A00-A-00 | Deze eindkap sluit de Powershift naaf af en biedt postmount koppelingssteun. Verschillende koppelingssteunen zijn beschikbaar voor een perfecte pasvorm bij elk frame. | ||
| 4 | Naafhuis borgmoer | 4.1 | - | HLR-0000-A00-A-00 | De naafhuis borgmoer zorgt ervoor dat het naafhuis vastzit aan de Powershift naaf. |
| 5 | Remschijf borgmoer | 5.1 | - | CLR-00ET-A00-A-00 | De remschijf borgmoer bevestigt de centerlock remschijf aan het Classified naafhuis. |
| 6 | Naafhuis | 6.1 | Naafhuis 142 |
HBS-SPNB-A00-A-00 HBS-JBNB-A01-A-00 HBS-JBNB-A02-C-00 |
Het naafhuis is met spaken aan de velg bevestigd. Je kunt meerdere velgen uitrusten met een Classified naafhuis en deze combineren met één 142 Classified Powershift naaf. LET OP: Combinatie met een andere Classified Powershift naafvariant is niet mogelijk. |
| 6.2 | Naafhuis 148 | HBS-SP0B-A00-A-00 | Het naafhuis is met spaken aan de velg bevestigd. Je kunt meerdere velgen uitrusten met een Classified naafhuis en deze combineren met één 148 Classified Powershift naaf. LET OP: Combinatie met een andere Classified Powershift naafvariant is niet mogelijk. | ||
| 7 |
Powershift naaf De juiste Powershift naaf selecteren
|
7.1 | Powershift naaf 142 CD27 cassette-interface | HUB-C142-D27-A-00 |
De Powershift naaf 142 cassette-interface bevat het schakelmechanisme en wordt elektronisch aangestuurd. Deze naaf is specifiek ontworpen voor naven met 142 mm O.L.D. en een 12 mm steekas. De naaf bevat geen batterij en krijgt zijn schakelvermogen van de smart steekas. Deze naaf kan alleen worden gebruikt met Classified cassettes. Controleer onze Lockring compatibiliteitsmatrix- Powershift naaf - lockring compatibiliteitsmatrix om er zeker van te zijn dat je de juiste borgmoeren gebruikt. |
| 7.1 | Powershift naaf 142 CD33 cassette-interface (legacy) | HUB-C142-A00-A-00 |
De Powershift naaf 142 CD33 cassette-interface bevat het schakelmechanisme en wordt elektronisch aangestuurd. Deze naaf is specifiek ontworpen voor naven met 142 mm O.L.D. en een 12 mm steekas. De naaf bevat geen batterij en krijgt zijn schakelvermogen van de smart steekas. Deze naaf kan alleen worden gebruikt met Classified cassettes. Onze CD33-interface is alleen compatibel met 11T-cassettes. Controleer onze Lockring compatibiliteitsmatrix- Powershift naaf - lockring compatibiliteitsmatrix om er zeker van te zijn dat je de juiste borgmoeren gebruikt. |
||
| 7.2 | Powershift naaf 142 9-spline interface | HUB-B142-A00-A-00 |
De Powershift naaf 142 9-spline interface bevat het schakelmechanisme en wordt elektronisch bediend. Deze naaf is specifiek ontworpen voor naven met 142 mm O.L.D. en een 12 mm steekas. De naaf bevat geen batterij en krijgt zijn schakelvermogen van de smart steekas. De naaf kan worden gebruikt met standaard 9-spline belt-tandwielen of kettingbladen van derden. LET OP: Het is NIET mogelijk om een standaard cassette op deze interface te monteren! Let op: Classified verkoopt geen singlespeed of beltdrive tandwielen. |
||
| 7.2 | Powershift naaf 148 cassette-interface (CD27) | HUB-C148-D27-A-00 | De Powershift naaf 148 cassette-interface bevat het schakelmechanisme en wordt elektronisch aangestuurd. Deze naaf is specifiek ontworpen voor naven met 148 mm O.L.D. en een 12 mm steekas. De naaf bevat geen batterij en krijgt zijn schakelvermogen van de smart steekas. Deze naaf kan alleen worden gebruikt met Classified cassettes. | ||
| 7.2 | Powershift naaf 148 cassette-interface (CD33, legacy) | HUB-C148-A00-A-00 |
De Powershift naaf 148 cassette-interface bevat het schakelmechanisme en wordt elektronisch aangestuurd. Deze naaf is specifiek ontworpen voor naven met 148 mm O.L.D. en een 12 mm steekas. De naaf bevat geen batterij en krijgt zijn schakelvermogen van de smart steekas. Deze naaf kan alleen worden gebruikt met Classified cassettes. Onze CD33-interface is alleen compatibel met 11T-cassettes. Controleer onze Lockring compatibiliteitsmatrix- Powershift naaf - lockring compatibiliteitsmatrix om er zeker van te zijn dat je de juiste borgmoeren gebruikt. |
||
| 7.2 | Powershift naaf 148 9-spline interface | HUB-B148-A00-A-00 | De Powershift naaf 148 9-spline interface bevat het schakelmechanisme en wordt elektronisch bediend. Deze naaf is specifiek ontworpen voor naven met 148 mm O.L.D. en een 12 mm steekas. De naaf bevat geen batterij en krijgt zijn schakelvermogen van de smart steekas. De naaf kan worden gebruikt met standaard 9-spline belt-tandwielen of kettingbladen van derden. LET OP: Het is NIET mogelijk om een standaard cassette op deze interface te monteren! Let op: Classified verkoopt geen singlespeed of beltdrive tandwielen. |
||
| 8 | Center washer | 8.1 | Cassette center washer |
Centreringsring CD33 (RSC-0000-A00-A-00) Centreringsring CD27 naar 11T cassette (CC Gen1 Cassette Adapter – 106.500-01) Centreringsring CD27 (Radial Shim R10-40 106.458-01) |
Deze center washer zorgt ervoor dat de cassette naadloos aansluit op de Powershift naaf. Cassette - Powershift naaf - lockring compatibiliteitsmatrix – Classified Cycling |
| 8.2 | 9-spline spacer kit | SKT-BELT-A00-A-00 | De 9-spline spacer kit zorgt ervoor dat het 9-spline tandwiel naadloos aansluit op de Powershift naaf. De spacer kit bevat spacers in verschillende diktes om de optimale belt/kettinglijn te bereiken. | ||
| 9 | Cassette | 9.1 | Classified cassette |
C11-1130-A00-A-01 C11-1134-A00-A-01 C12-1130-A00-C-01 C12-1134-D00-C-01 C12-1134-B00-A-00 C12-1140-DE0-A-01 C13-1136-C00-A-01 C12-1036-D00-A-00 C12-1040-D00-A-00 C12-1040-F00-A-00 C13-1040-F00-A-00 |
De Classified cassette wordt gemonteerd op de Powershift naaf met cassette-interface. Er zijn verschillende cassettes beschikbaar. |
| 9.2 | 9-spline tandwiel | Niet beschikbaar bij Classified | Het 9-spline tandwiel wordt gemonteerd op een Powershift naaf met 9-spline interface. Verschillende 9-spline tandwielen zijn beschikbaar. | ||
| 10 | Borgmoer | 10.1 | Cassette borgmoer |
Cassette borgmoer CD33 (CLR-0000-A00-A-00) Cassette borgmoer CD27: X11 (CLR-0000-X11-A-00) Cassette borgmoer CD27: X10 (CLR-0000-X10-A-00) Cassette borgmoer CD27: I10 (CLR-0000-I10-A-00) |
De cassette borgmoer bevestigt de cassette aan de Powershift naaf. Cassette - Powershift naaf - lockring compatibiliteitsmatrix – Classified Cycling |
| 10.2 | 9-spline tandwiel borgmoer | De 9-spline tandwiel borgmoer bevestigt het 9-spline tandwiel aan de Powershift naaf. Kleur: zilver | |||
| 11 | Aandrijfzijde eindkap | 11 | - |
CD33 as eindkap DS (00005_01) CD27 as eindkap DS (106443) |
De aandrijfzijde eindkap beschermt de lagers tegen vuil en vocht en moet op alle naaftypen worden geïnstalleerd. CD33 en CD27 Powershift naven gebruiken verschillende eindkappen. De 9-spline naven gebruiken de CD33 as eindkap DS (00005_01). |
