Lieferumfang
Kurbelarm auf der Antriebsseite mit RF CINCH-Schnittstelle und Kettenblatt-Verriegelungsring
Kurbelarm auf der Nicht-Antriebsseite mit integrierter Achse und Vorlast-Einsteller
Kurbelabstandshalter
Pedalringe
Classified-Kettenblatt (separat erhältlich)
Schritt 1: Kettenblatt montieren
Benötigtes Werkzeug: Drehmomentschlüssel, ISIS-Innenlagerwerkzeug

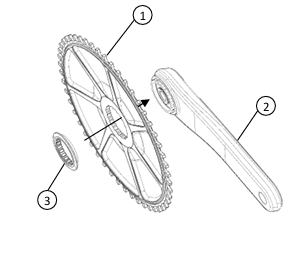

Positionieren Sie das Kettenblatt auf dem Kurbelarm der Antriebsseite und richten Sie die RF CINCH-Schnittstelle aus.
Stellen Sie sicher, dass das Classified-Logo auf dem Kettenblatt korrekt ausgerichtet ist.
Drehen Sie den Kettenblatt-Verriegelungsring von Hand auf.
Ziehen Sie den Verriegelungsring mit 40 Nm mithilfe eines ISIS-Innenlagerwerkzeugs fest.
Schritt 2: Kurbelgarnitur montieren
Benötigtes Werkzeug: Drehmomentschlüssel, 10 mm Inbusschlüssel, 2 mm Inbusschlüssel, Montagefett
Messen Sie die Breite des Tretlagergehäuses am Rahmen und bestätigen Sie die korrekte Abstandshalter-Konfiguration.

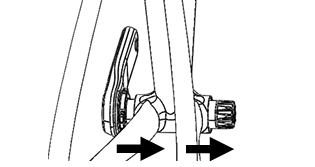

Ziehen Sie den Vorlast-Einsteller an, bis er den Kurbelarm der Nicht-Antriebsseite berührt.
Montieren Sie Achsabstandshalter, falls erforderlich (gemäß Kompatibilitätsmatrix).
Stellen Sie sicher, dass die Lagerschilde auf beiden Seiten des Tretlagers korrekt montiert sind.
Tragen Sie Montagefett auf:
Lagersitze der Achse
Achs-Kurbel-Schnittstelle (Antriebsseite)
Setzen Sie den Kurbelarm der Nicht-Antriebsseite in den Rahmen ein.
Montieren Sie ggf. erforderliche Achsabstandshalter auf der Antriebsseite.

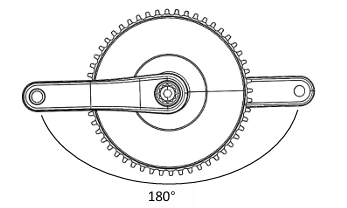

Montieren Sie den Kurbelarm der Antriebsseite und stellen Sie sicher, dass beide Kurbelarme 180° entgegengesetzt ausgerichtet sind.
Ziehen Sie die Kurbelbolzen der Nicht-Antriebsseite mit 50 Nm fest.
Schlagen Sie leicht auf den Kurbelarm der Antriebsseite, bis er vollständig sitzt.
Schritt 3: Lagerspiel einstellen

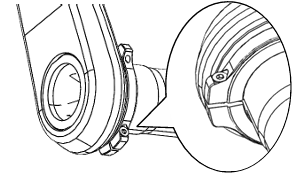

Drehen Sie den Vorlast-Einsteller gegen den Uhrzeigersinn, bis er stoppt oder das Lagerschild berührt.
Sichern Sie die Einstellschraube mit einem 2 mm Inbusschlüssel, bis die Kanten Kontakt haben.
Prüfen Sie auf Spiel, indem Sie die Kurbelarme seitlich bewegen.
Hinweis: Wenn Spiel in der Kurbelgarnitur vorhanden ist, demontieren Sie die Kurbelarme und tragen Sie zusätzliches Montagefett auf die Achse auf. Ziehen Sie den Vorlast-Einsteller erneut gegen den Uhrzeigersinn an, bis er stoppt. Wiederholen Sie den Montagevorgang, bis das gesamte Spiel entfernt ist.
Abschließende Prüfungen
Montieren Sie Pedalringe und Pedale (ziehen Sie die Pedale mit 54 Nm fest, sofern nicht anders angegeben).
Legen Sie die Kette auf das Kettenblatt und richten Sie das breite Kettenglied auf den breiten Zahn aus.
Überprüfen Sie die leichte Drehbarkeit und das Fehlen von Spiel, bevor Sie fahren.
Hinweis: Das Kettenblatt hat ein schmal-breites Zahnprofil. Für die korrekte Montage richten Sie das breite Kettenglied auf den breiten Zahn des Kettenblatts aus.
