Die Classified Dual Shift Button Einrichtung für Zeitfahrräder ermöglicht es dem Fahrer, die Gänge sowohl von den Aerobars als auch vom Basislenker zu schalten. Dies gewährleistet optimale Kontrolle in allen Fahrpositionen.
Was diese Einrichtung ermöglicht
Schalten von den Aero-Extensions in der TT-Position
Schalten vom Basislenker / Lenker während Starts, Anstiegen oder technischen Abschnitten
Erforderliche Komponenten
Dieses Setup besteht aus folgenden Teilen:
1 Schaltknopf mit 1200 mm Kabellänge
1 Schaltknopf mit 500 mm Kabellänge
-
1 Dual Splitter, erhältlich mit:
50 mm Kabellänge
120 mm Kabellänge
Hinweis: Der Dual Button-Anschluss unterscheidet sich vom Standard-Schaltknopf, das bedeutet, es ist nicht möglich, einen normalen Schaltknopf in einer Dual Button-Einrichtung zu verwenden.
Optional
Zeitfahrlenker-Adapter zur Befestigung der Lenker-Einheit unter den Aerobars
Installationsanforderungen
Vor der Installation stellen Sie bitte Folgendes sicher:
-
Di2-kompatible Lenker
-
Lenker müssen interne Kabelführungsöffnungen haben
-
Installation der Dual Shift Buttons
Um sicherzustellen, dass der Knopf korrekt installiert ist, gehen Sie wie folgt vor:

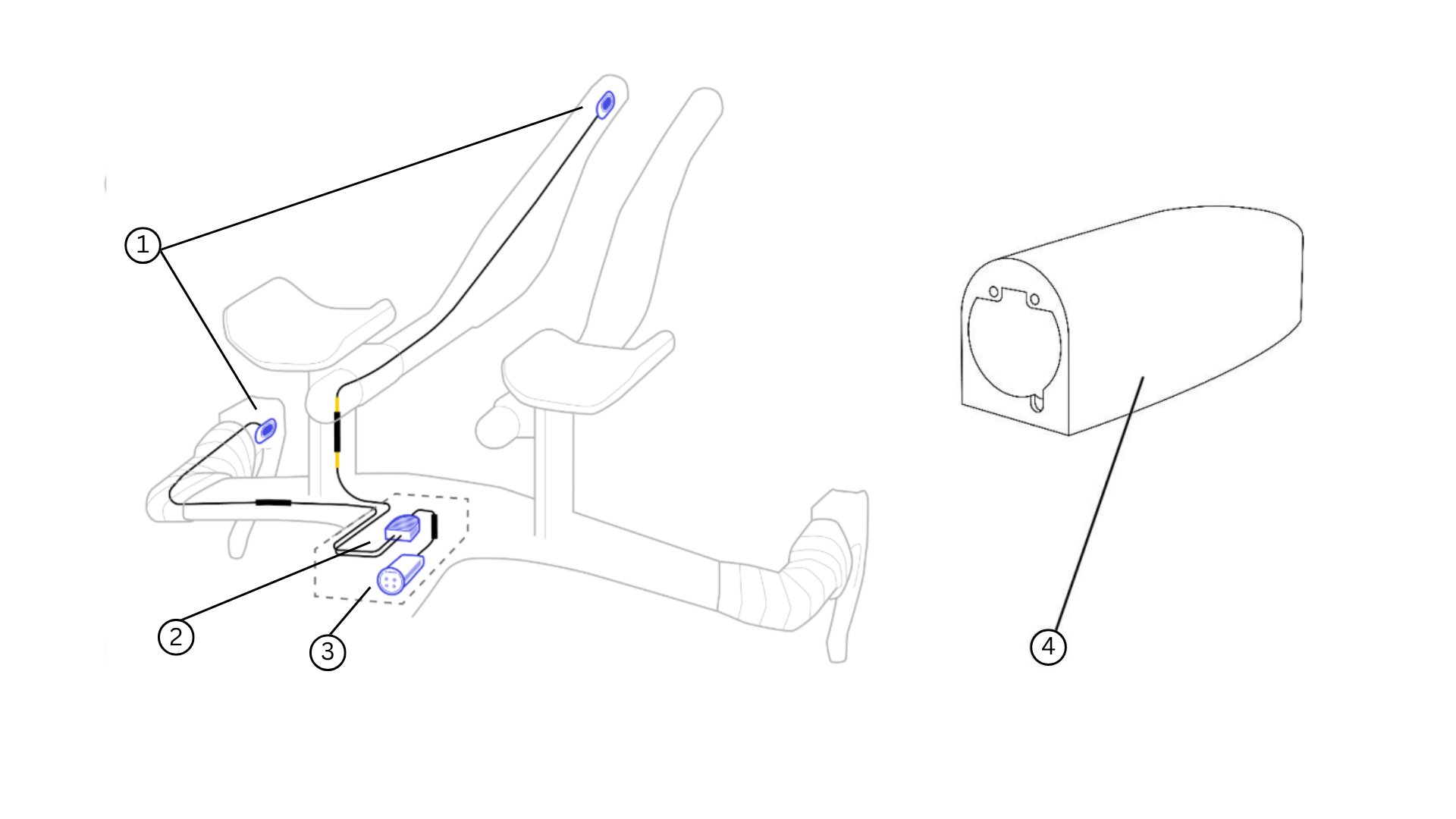

1. Verbinden Sie die beiden Satellitenknöpfe (1) mit dem Splitter (2).
VORSICHT! Beachten Sie die Farbmarkierungen und verbinden Sie die gelb markierten Kabel miteinander sowie die schwarz markierten Kabel miteinander.
2. Führen Sie die Kabel und kleben Sie sie an den Lenker. Sie können das Lenkerband um die Schaltknöpfe wickeln.
3. Verbinden Sie den Splitter mit der Lenker-Einheit (3).
4. Installieren Sie die Lenker-Einheit
- Im Lenker.
- Im Rahmen.
- Im Aero-Gehäuse (4), bevor Sie es mit doppelseitigem Klebeband am Lenker oder Rahmen befestigen.
5. Konfigurieren Sie die Steuerung mit der Classified Cycling App. Die Standardkonfiguration ist wie folgt:
- Hochschalten: Satellitenknopf mit dem längsten Kabel.
- Runterschalten: Satellitenknopf mit dem kürzesten Kabel.
