Qué está incluido
Biela del lado de la transmisión con interfaz RF CINCH y anillo de bloqueo del plato
Biela del lado opuesto a la transmisión con eje integrado y ajustador de precarga
Espaciadores del juego de bielas
Anillos para pedales
Plato Classified (se vende por separado)
Paso 1: Instalar el plato
Herramientas necesarias: Llave dinamométrica, herramienta para eje de pedalier ISIS

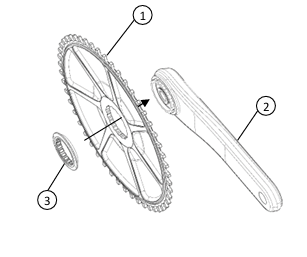

Coloque el plato en la biela del lado de la transmisión, alineando la interfaz RF CINCH.
Asegúrese de que el logo de Classified en el plato esté correctamente orientado.
Enrosque el anillo de bloqueo del plato a mano.
Ajuste el anillo de bloqueo a 40 Nm utilizando una herramienta para eje de pedalier ISIS.
Paso 2: Instalar el juego de bielas
Herramientas necesarias: Llave dinamométrica, llave Allen de 10 mm, llave Allen de 2 mm, grasa de montaje
Mida el ancho del eje de pedalier del cuadro y confirme la configuración correcta de los espaciadores.
Ajuste el ajustador de precarga hasta que haga contacto con la biela del lado opuesto a la transmisión.
Instale los espaciadores del eje si es necesario (según la matriz de compatibilidad).
Asegúrese de que los protectores de los rodamientos estén correctamente instalados en ambos lados del eje de pedalier.
Aplique grasa de montaje en:
Asientos de los rodamientos del eje
Interfaz eje-biela (lado de la transmisión)

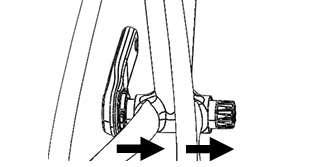

Inserte la biela del lado opuesto a la transmisión en el cuadro.
Instale los espaciadores necesarios del eje en el lado de la transmisión.

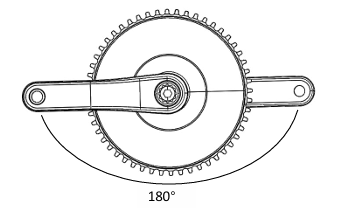

Instale la biela del lado de la transmisión, asegurándose de que ambas bielas estén alineadas 180° opuestas.
Ajuste el tornillo de la biela del lado opuesto a la transmisión a 50 Nm.
Golpee suavemente la biela del lado de la transmisión hasta que quede completamente asentada.
Paso 3: Ajustar la precarga de los rodamientos

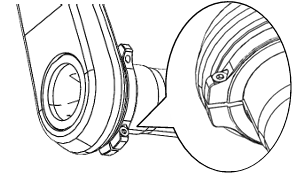

Gire el ajustador de precarga en sentido antihorario hasta que se detenga o haga contacto con el protector del rodamiento.
Asegure el tornillo del ajustador con una llave Allen de 2 mm hasta que los bordes hagan contacto.
Verifique si hay juego moviendo las bielas lateralmente.
Nota: Si hay juego en el juego de bielas, desmonte las bielas y aplique grasa de montaje adicional al eje. Ajuste el ajustador de precarga en sentido antihorario hasta que se detenga. Repita el procedimiento de instalación hasta eliminar todo el juego.
Comprobaciones finales
Instale los anillos para pedales y los pedales (ajuste los pedales a 54 Nm, a menos que se especifique lo contrario).
Coloque la cadena en el plato, alineando el eslabón ancho con el diente ancho.
Verifique la rotación suave y ausencia de juego antes de montar.
Nota: El plato tiene un perfil de diente estrecho-ancho. Para un montaje correcto, alinee el eslabón ancho de la cadena con el diente ancho del plato.
