La configuration du bouton double changement Classified pour vélos de contre-la-montre permet au cycliste de changer de vitesse depuis les barres aérodynamiques et le guidon de base. Cela garantit un contrôle optimal dans toutes les positions de conduite.
Ce que permet cette configuration
Changement de vitesse depuis les extensions aérodynamiques en position TT
Changement de vitesse depuis le guidon de base / guidon lors des départs, des montées ou des sections techniques
Composants nécessaires
Cette configuration se compose des éléments suivants :
1 bouton de changement avec câble de 1200 mm
1 bouton de changement avec câble de 500 mm
-
1 double répartiteur, disponible avec :
Câble de 50 mm
Câble de 120 mm
Remarque : Le connecteur des boutons doubles diffère du bouton de changement standard, cela signifie qu'il n'est pas possible d'utiliser un bouton de changement normal dans une configuration à double bouton.
Optionnel
Adaptateur d’unité de guidon de contre-la-montre pour monter l’unité de guidon sous les barres aérodynamiques
Exigences d'installation
Avant l'installation, assurez-vous des points suivants :
-
Guidons compatibles Di2
-
Les guidons doivent avoir des passages de câbles internes
-
Installation des boutons double changement
Pour garantir une installation correcte du bouton, suivez les étapes ci-dessous :

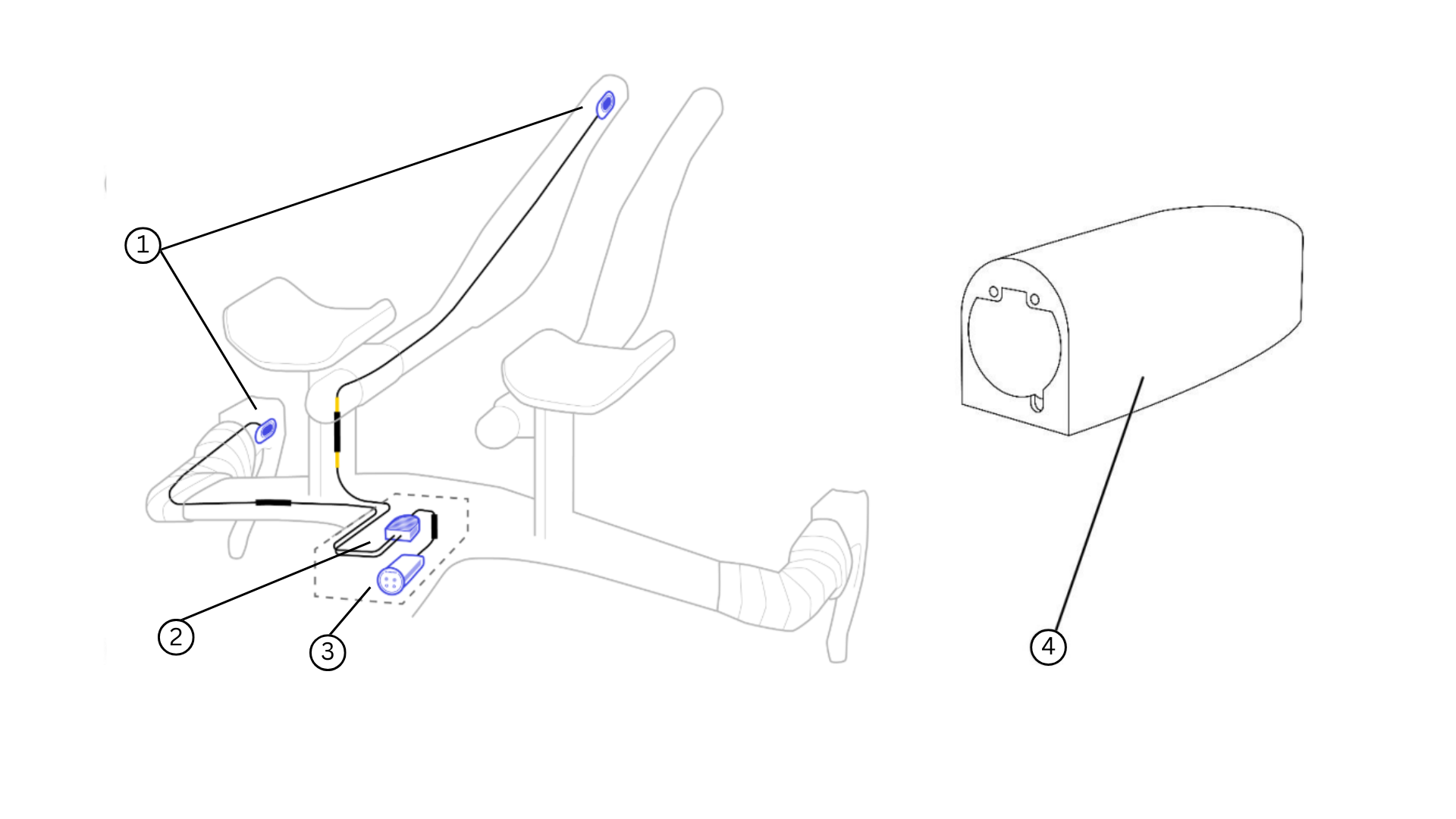

1. Connectez les deux boutons satellites (1) au répartiteur (2).
ATTENTION ! Notez les marquages de couleur et connectez les câbles marqués en jaune entre eux, et les câbles marqués en noir entre eux.
2. Passez les câbles et fixez-les au guidon avec du ruban adhésif. Vous pouvez enrouler la guidoline autour des boutons de changement.
3. Connectez le répartiteur à l’unité de guidon (3).
4. Installez l’unité de guidon
- Dans le guidon.
- Dans le cadre.
- Dans le boîtier aéro (4), avant de le fixer au guidon ou au cadre à l’aide d’un ruban adhésif double face.
5. Configurez les commandes à l’aide de l’application Classified Cycling. La configuration standard est la suivante :
- Changement vers le haut : bouton satellite avec le câble le plus long.
- Changement vers le bas : bouton satellite avec le câble le plus court.
